Подбор эластомера Movax по старой детали: что измерить и как сфотографировать
Опубликовано: 09.09.2026
Вибропогружатели Movax работают в жесточайших условиях: постоянные знакопеременные нагрузки, абразивное воздействие грунта, контакт с гидравлическими жидкостями и перепады температур. Эластомерные узлы — амортизаторы, подушки, буферы — принимают на себя основной удар, гася вибрацию и защищая металлоконструкции машины от усталостного разрушения. Ресурс резины конечен. Когда деталь выходит из строя, а паспортные данные оборудования утеряны или заводской каталог не дает однозначного артикула, единственным ориентиром для изготовления замены становится сама изношенная деталь. Но копирование деформированной запчасти таит ряд серьезных нюансов. Если маркировка на эластомере Movax повреждена, поможет материал о подборе эластомера без маркировки.
Ограничения метода: почему изношенная деталь искажает реальность
Резина — вязкоупругий материал. После тысяч циклов сжатия и сдвига эластомер Movax необратимо меняет структуру. Возникает остаточная деформация (compression set), деталь проседает и теряет первоначальную высоту. Под воздействием машинного масла и дизельного топлива резина набухает, увеличиваясь в объеме и теряя жесткость. Обратный процесс — усадка и окисление — происходит при термическом старении и воздействии ультрафиолета.
Измерять просевшую или разбухшую деталь штангенциркулем и закладывать эти размеры в чертеж новой — значит заведомо заложить ошибку. Новый эластомер с размерами севшей старой детали будет иметь меньшую несущую способность и быстрее разрушится. Деталь, изготовленная по размерам набухшей старой, не войдет в посадочное место или порвется от перенапряжения при монтаже.
Подбор по старой детали — это всегда обратный инжиниринг с поправкой на старение, а не слепое копирование геометрии.
Что измерять: базовая метрология эластомера
Для корректного воспроизведения детали нужен комплексный замер. Зависимость между геометрией и жесткостью виброизолятора нелинейна, поэтому каждый миллиметр и градус твердости имеют значение.
Габаритные размеры и допуски

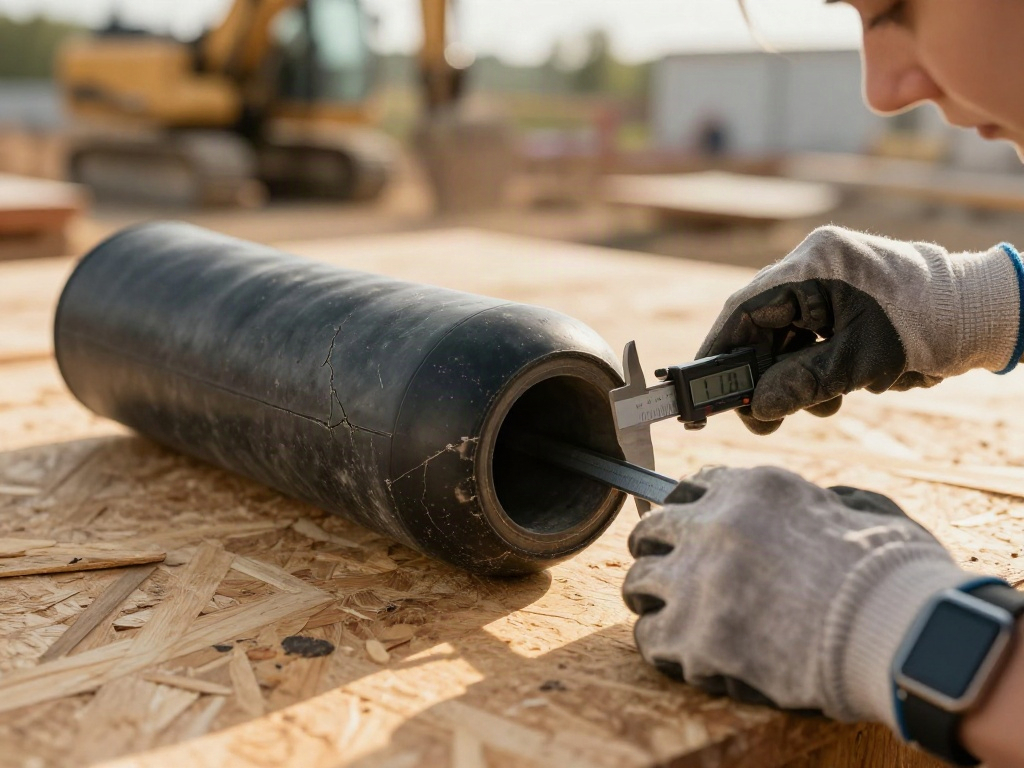

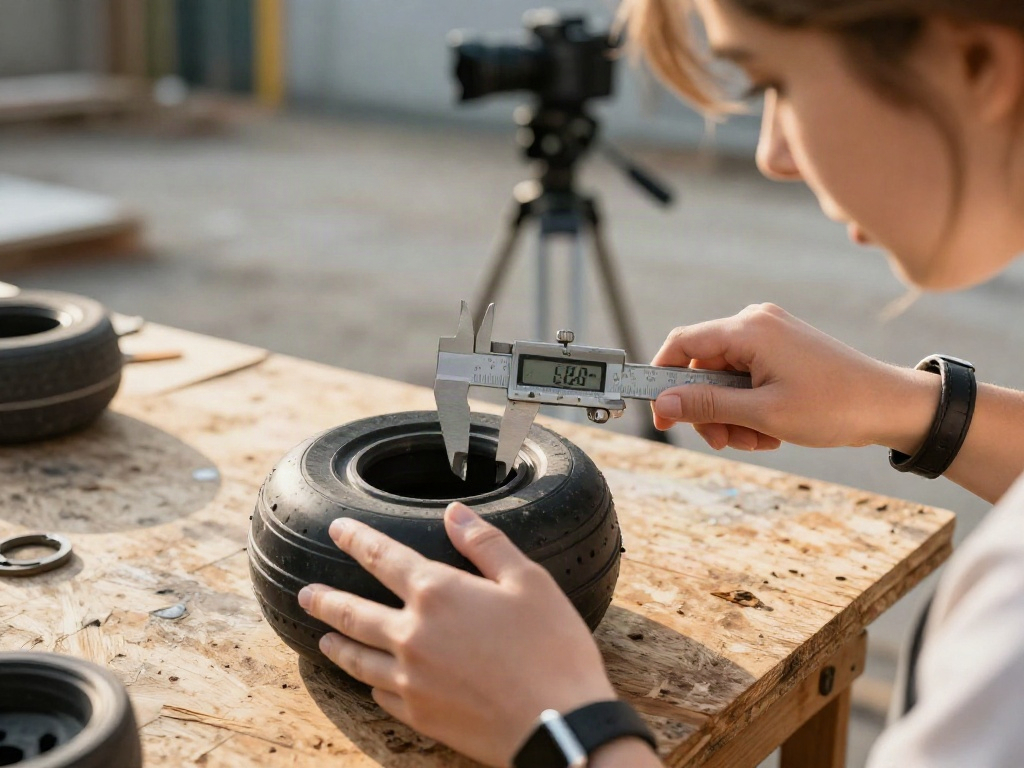

Необходимо фиксировать высоту, внешний и внутренний диаметры (или ширину и длину для прямоугольных сечений). Замеры делают в нескольких плоскостях, чтобы вычислить среднее значение и нивелировать локальные потертости или овальность. Если деталь сильно деформирована, её пытаются аккуратно сжать или растянуть до визуально правильной формы, оценивая свободное усилие. Отдельно измеряют фаски и скругления — они критичны для предотвращения концентрации напряжений в новой детали.
Твердость по Шору А
Это ключевой параметр, определяющий способность вибропогружателя гасить удары без передачи пиковых нагрузок на экскаватор. Твердость измеряется дюрометром. Проблема в том, что у изношенной детали твердость часто выше из-за старения (дубение резины), а поверхностный слой может быть разрушен. Замер потрескавшейся или замасленной поверхности даст некорректную цифру. Нужно найти участок с ненарушенной структурой или сделать аккуратный срез.
Если дюрометра нет, твердость оценивают косвенно: по маркировке на детали, по характеру работы узла (жесткие амортизаторы ставят на тяжелые модели для скальных грунтов, мягкие — для глинистых) или по усилию, с которым деталь сжимается руками.
Металлические закладные элементы
Эластомеры Movax редко состоят из чистой резины. Внутри заложены стальные пластины, втулки или шайбы, предотвращающие вырывание резины из-под болтов при сдвиговых нагрузках. Необходимо измерить толщину и диаметр этих элементов, а также расстояние между ними (шаг армирования). Если металлический сердечник деформирован (вмятины от болтов, овальность), его геометрию восстанавливают до номинала, ориентируясь на класс прочности крепежа.
Посадочные места под крепеж
Особое внимание уделяют межцентровому расстоянию (PCD) и диаметру крепежных отверстий. Даже небольшая ошибка в межцентровом расстоянии может помешать нормальной сборке. Подгонять несовпадающие отверстия расточкой под эллипс нельзя: это создаёт люфт и ослабляет посадочное место.

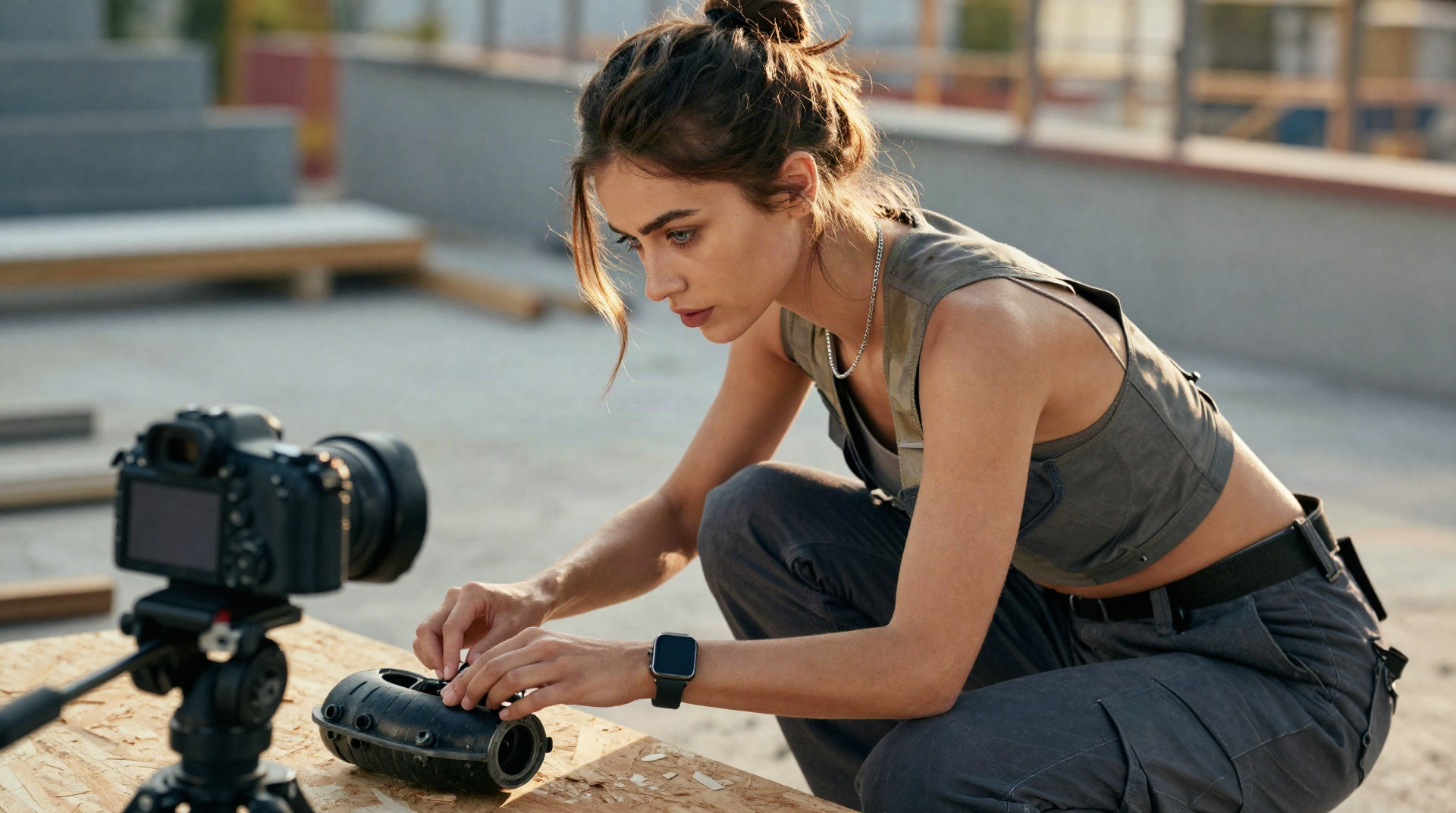

Как фотографировать деталь для удаленного подбора
Если изготовитель детали находится удалённо, фотографии становятся одним из основных способов передать ему геометрию и контекст узла. Снимки низкого качества лишают инженера контекста и приводят к выпуску брака.
Подготовка и освещение
Деталь необходимо отмыть от грунта и масла. Грязь скрывает микротрещины и искажает контур. Масло дает блики, которые слепят матрицу камеры. Съемку проводят при ровном рассеянном свете, избегая резких теней от ярких софитов — тени «съедают» рельеф и скрывают фаски. Вспышку камеры использовать нельзя: она выравнивает освещение и делает объемную деталь плоской.
Ракурсы и масштаб
Минимальный набор снимков для понимания геометрии:
- Общий вид сверху (или спереди) для понимания формы в плане.
- Профиль (вид сбоку) для фиксации высоты, конусности и скосов.
- Вид снизу (часто там скрыты закладные элементы или ответная часть крепежа).
В кадр обязательно помещают линейку или штангенциркуль рядом с деталью для визуализации масштаба. Без эталона длины фотография бесполезна для точного воспроизводства.
Фокусировка на дефектах и структуре
Макросъемка участков с трещинами, отрывами резины от металла (кордирование) или потертостями обязательна. Характер разрушения говорит о типе нагрузки: косые трещины указывают на сдвиговые деформации, кольцевые — на усталость от сжатия. Эта информация помогает скорректировать рецептуру резины для новой детали, сделав её устойчивее к конкретному виду деформации. Также нужно четко сфотографировать любую заводскую маркировку — цифры и буквы на резине, если они сохранились.
Фотография должна заменить физический осмотр. Чем больше ракурсов и деталей повреждений зафиксировано, тем точнее будет подобрана компенсация старения материала.
Оценка уместности и риски обратного инжиниринга
Изготовление эластомера по старой детали оправдано в трех случаях: оборудование снято с производства и запчасти недоступны; сроки поставки оригинала критичны для проекта; вибропогружатель был доработан (модернизирован) и штатный эластомер больше подходит по характеристикам.
Однако метод имеет пределы точности. Главный риск кроется в подборе рецептуры резиновой смеси. Оригинальный эластомер Movax рассчитан под конкретную массу виброблока и частоту вращения дебалансиров. Если заменить его на резину с иной динамической жесткостью, возможен резонанс. При резонансе амортизатор не гасит вибрацию, а усиливает её. Это ведет к катастрофическому разрушению не только самого эластомера, но и шпунта, и несущей рамы базовой машины.
Кроме того, компаундирование резины — сложный процесс. Натуральный каучук (NR) лучше гасит вибрации, но хуже сопротивляется маслам. Бутадиен-нитрильный каучук (NBR) маслостоек, но имеет более высокий гистерезис и сильнее нагревается при циклическом нагружении. Выбор материала только по внешнему виду старой детали невозможен — требуется понимание условий эксплуатации.
Когда метод дает сбой
Слепо опираться на изношенную деталь нельзя в нескольких ситуациях:
- Полное разрушение. Эластомер разорван на фрагменты, и собрать первоначальную геометрию (особенно расположение внутренних армирующих пластин) невозможно.
- Деградация до состояния пыли. Резина выкрошена и потеряла всякую упругость. Замеры такого объекта не несут информации о первоначальных свойствах.
- Критические узлы безопасности. Если эластомер является единственным удерживающим элементом виброблока (подвеска), обрыв которого приведет к падению механизма, обратный инжиниринг недопустим. Требуется только оригинальная деталь с сертификатом или полный инженерный расчет нового узла.
Восстановление вибропогружателя Movax путем копирования изношенного эластомера — рабочий и часто единственно доступный путь. Успех операции зависит от критического подхода к замерам: вычитания припусков на набухание и добавления поправок на усадку. Качественная фотосъемка с масштабной линейкой и фиксацией характера разрушений дает производителю необходимые данные для подбора адекватной резиновой смеси и конфигурации армирования. При соблюдении этих правил и понимании ограничений метода изготовленная деталь способна отработать ресурс, сопоставимый с заводской запчастью.
